Serie E

Die wirtschaftliche Lösung für Ihre Produktionsaufgaben

Komplexe Werkstücke für sehr hohe Ansprüche werden mit der ML-ProLine Serie E  in kürzester Zeit durchgeführt. Bis zu 35 Werkzeuge und ein frei programmierbarer 16-Stationen-Werkzeugrevolver sorgen für maximale Produktivität bei höchster Präzision. Perfekte Ergebnisse selbst bei schwer zerspanbaren Werkstoffen, wie sie beispielsweise in der Medizintechnik verwendet werden, erzielt die Serie E aufgrund des eigens entwickelten Werkzeugbruchsystems,  optimalen Spänefall sowie hohe Steifigkeit des Maschinenbetts aus Polymerbeton. Der Werkzeugrevolver macht's möglich: Winkelbearbeitungen erfolgen ohne Sonderwerkzeuge. Standardwerkzeuge sind universell einsetzbar.

Hauptspindel:

  • Max. Bearbeitungsdurchmesser (mm): 20 / 26 / 32 / 36
  • Max. Spindelstockhub (mm): 220 / (320 / 450)
  • Bahngeschwindigkeit (m/min.): 32
  • Antriebsleistung (kW ) (60% ED): 5,5 / (optional 7,5)
  • Max. Drehzahl Hauptspindel (U/min): 0 - 8.000
  • Volle NC C-Achse
  • Zusätzliche mechanische 5°-Indexierung



Gegenspindel:

  • Max. Bearbeitungsdurchmesser (mm): 20 / 26 / 32 / 36
  • Antriebsleistung (kW ) (60% ED): 5,5 / (optional 7,5)
  • Max. Drehzahl (U/min): 0 - 8.000
  • Volle NC C-Achse
  • Zusätzliche mechanische 5°-Indexierung

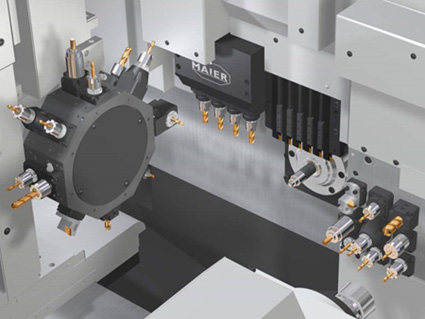

WZ-Revolver mit frei programmierbaren B-Achs-Funktionen

Querbearbeitung:

  • Anzahl angetriebene Werkzeuge: 4 Stück (inklusive Spindeln)
  • Grundhalter für Drehlinge  5 / (6) Stück
  • Antriebsleistung (kW) (100% / 60% ED): 0,5 / 1,1

Rückseitenbearbeitung:

  • Anzahl  Werkzeugstationen: bis zu 9 Stück (6 angetrieben)
  • Antriebsleistung (kW) (100% / 60% ED): 0,5 / 1,1

Frontbearbeitung:

  • Werkzeugrevolver mit 16 Werkzeugstationen
  • Anzahl der angetriebenen Werkzeuge: 8 Stück
  • Antriebsleistung (kW) (100% / 60% ED): 0,5 / 1,1
  • Indexierung: frei wählbar

 Sonstiges:

  • Elektronisches Handrad
  • Steuerung: GE Fanuc 31i TA
